彩盒包裝盒在整個印刷包裝行業是相對來說比較復雜一點的類目，因?yàn)樵O(shè)計結構形狀工藝不同，往往很多東西沒有標準流程化，今天我們來介紹一下包裝盒單紙盒的結構和設計，通常單紙盒分為管式包裝盒結構和盤式包裝盒結構二大類型。


  管式包裝盒結構設計

  管式包裝盒結構包裝在日常包裝形態中最為常見，大多數彩盒包裝如：食品、藥品、日常用品像牙膏、西藥、膠卷等等都采用這 種包裝結構方式。其特點是在成型過程中，盒蓋和盒底都需要搖 翼折疊組裝（或粘接）固定或封口，而且大都為單體結構（展開 結構為一整體），在盒體的側面有粘口，紙盒基本形態為四邊 形，也可以在此基礎上擴展為多邊形。管式包裝盒結構特征的區別 主要體現在蓋和底的組裝方式上，下面我們就分別看一下管式彩盒包裝的蓋和底的結構。


  一、管式包裝盒的盒蓋結構

  盒蓋是裝人商品的入口，也是消費者拿取商品的出口，所以 在結構設計上要求組裝簡便和開啟方便，既保護商品又能滿足特 定包裝的開啟要求，比如多次開啟或一次性防偽的開啟方式。管 式紙盒盒蓋的結構主要有以下幾種方式。

管式包裝盒結構及模切圖

  搖蓋插入式：其盒蓋有三個搖蓋部分，主蓋有伸長出的插 舌，以便插人盒體起到封閉作用。設計時應注意搖蓋的咬合關系 問題。這種蓋在管式包裝盒結構包裝中應用最為廣泛。

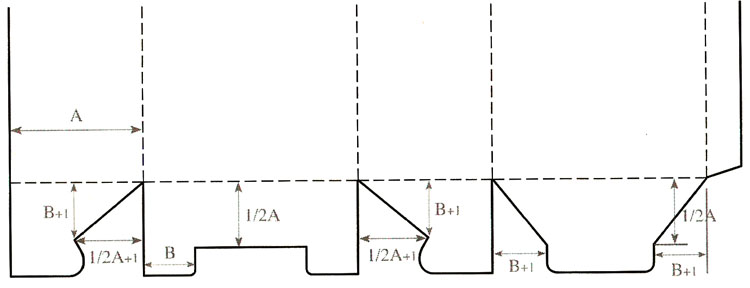

插入式搖蓋包裝盒設計展開圖

鎖口式：這種包裝設計結構通過正背兩個面的搖蓋相互產生插接鎖 合，使封口比較牢固，但組裝與開啟稍有些麻煩，如下圖：

鎖口式包裝盒結構盒蓋

插鎖式：插接與鎖合相結合的一種方式，結構比搖蓋插入式 更為牢固，如下圖：

插鎖式包裝盒結構設計圖

搖蓋雙保險插入式：這種包裝盒設計結構使搖蓋受到雙重的咬合，非常牢固，而且搖蓋與蓋舌的咬合口可以省去，更便于重復多次開啟 使用，如下圖：

雙保險插入式搖蓋設計圖

粘合封口式：這種粘合的方法密封性好，適合自動化機器生產，但不能重復開啟。主要適合于包裝粉狀、粒狀的商品，如洗 衣粉、谷類食品等，一旦拆開，無法重復使用。

粘盒封口式結構包裝盒設計圖

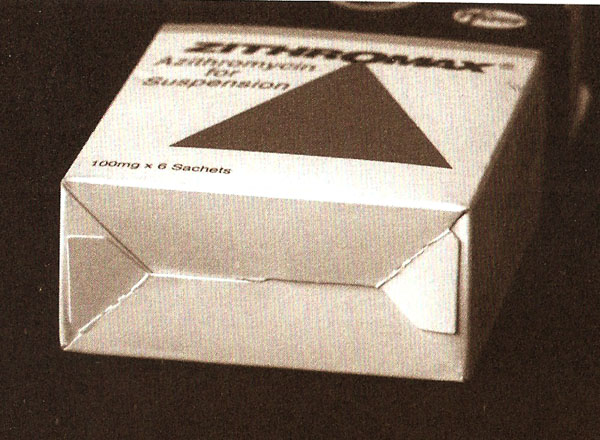

一次性防偽式：這種包裝結構形式的特點是利用齒狀裁切線，在 消費者開啟包裝的同時使包裝結構得到破壞，防止出現有人再利 用包裝進行仿冒活動。這種包裝盒主要用于藥品包裝和一些小食品 包裝中，像膠卷包裝/紙巾抽紙包裝盒目前也都采用這種開啟方式。

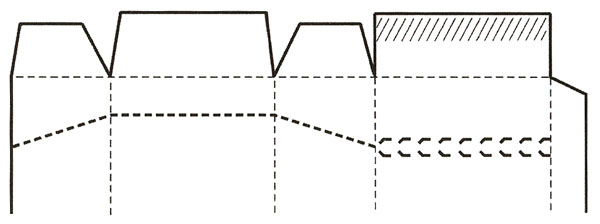

防偽式包裝盒設計

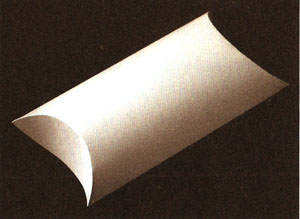

正撳封口式：利用紙張的耐折和韌性的特征，采用弧 線的折線，撳下壓翼就 可以實現封口。這種結 構組裝、開啟、使用都 極為方便，而且最為省紙，造型也優美，適合用于小商品的包裝。


正撳封口式包裝結構設計

連續搖翼窩進式：這種鎖合包裝結構方式造型優美，極具裝飾性，但手工組裝和開啟較麻煩，適合于禮品包裝，應用于婚禮糖果包裝盒，圣誕節禮品包裝盒。


連續搖翼窩進結構包裝設計制作效果圖

連續搖翼窩進結構包裝設計展開圖


  二、管式包裝盒的盒底結構

  盒底承受著商品的重量，因此強調牢固性。另外在裝填商品時，無論是機器填裝還是手工填裝，結構簡單和組裝方便是基本的要求。管式紙盒包裝的盒底主要有以下幾種方式。
1.別插式自鎖底結構：利用管式包裝盒底部的四個搖翼部分，通過設計 而使它們相互產生咬合關系。這種咬合通過“別”和“插”兩個 步驟來完成，組裝簡便，有一定的承重能力，在管式包裝盒印刷設計結構中應用較為普遍。

別插式自鎖底包裝盒結構效果圖



別插式自鎖底包裝盒結構設計展開圖

2.自動鎖底（自封底包裝盒）：自動鎖底包裝盒結構設計是采用了預粘的加工方法，但粘接后仍然能夠壓平，使用時只要撐開盒體，盒底就會自動恢復鎖合狀 態，使用極其方便，省時省工，并且牢固具有良好的承重力，適合于自動化生產，一般承載高重量物品的包裝設計環選用此種設計結構。

自封鎖底包裝盒設計制作效果圖

自封鎖底包裝盒設計展開圖
3.搖蓋雙插口式封底：結構同搖蓋插人式盒蓋完全相同，這種設計結構使用簡便，但承重力較弱，通常適合包裝食品、文具、牙膏 等小型或重量輕的商品，是最為普遍的包裝盒設計結構。


雙插口式封底結構效果圖

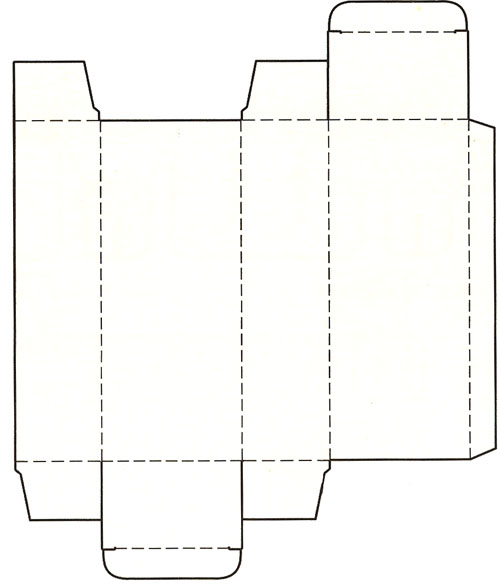

雙插口式封底結構設計展開圖
4.間壁封底式：間壁封底式結構是將管式結構的盒四個搖翼設 計成具有間壁功能的結構，組裝后在盒體內部會形成間壁，從而 有效地分隔固定商品，起到良好的保護作用。其間壁與盒身為一 體，可有效節省成本，而且這種包裝盒結構抗壓強度較高。

間壁封底式結構包裝盒設計圖
根據以上常用的基本包裝盒結構模型，還可以通過設計演變出其他 的一些結構形式。

別插式封底較寬包裝盒設計制作效果圖

別插式封底較寬包裝盒設計展開圖

三角形自動鎖結構包裝盒

三角型自動鎖底盒展開設計圖


插鎖式底鎖盒牢固不易開啟

展開模切圖

別扣式底紙盒

別扣式底紙盒展開圖


  盤式包裝盒結構設計

  盤式包裝盒結構是由紙板四周進行折疊咬合、插接或粘合而成 型的紙盒結構，這種包裝盒在盒底上通常沒有什么變化，主要結構 變化體現在盒體部分。盤式包裝盒一般高度較小，開啟后商品的展 示面較大，這種紙盒包裝結構多用于包裝紡織品、服裝、鞋帽、食 品、禮品、工藝品等商品，其中以天地蓋和飛機盒結構形式最為普遍。


一、盤式包裝的主要成型方法

1.別插組裝：沒有粘接和鎖合，使用簡便。
2.鎖合組裝：通過鎖合使結構更加牢固。
3.預粘式組裝：通過局部的預粘，使組裝更為簡便。


二、盤式紙盒的主要結構

1.罩蓋式：盒體是由兩個獨立的盤型結構相互罩蓋而組成，常 見于服裝、鞋帽等商品的包裝。
2.搖蓋式：在盤式紙盒的基礎上延長其中一邊設計成搖蓋，其 結構特征較類似管式紙盒的搖蓋。
3.連續插別式：其插別方式較類似管式紙盒的連續搖翼窩進式
4.抽屜式：由盤式盒體和外套兩個獨立部分組成。
5.書本式：開啟方式類似于精裝圖書，搖蓋通常沒有插接咬合，而通過附件來固定。

盤式別插組織結構紙盒

盤式別插組織結構紙盒

盤式別插組裝結構二

盤式別插組織結構展開圖

盤式別插組裝結構一

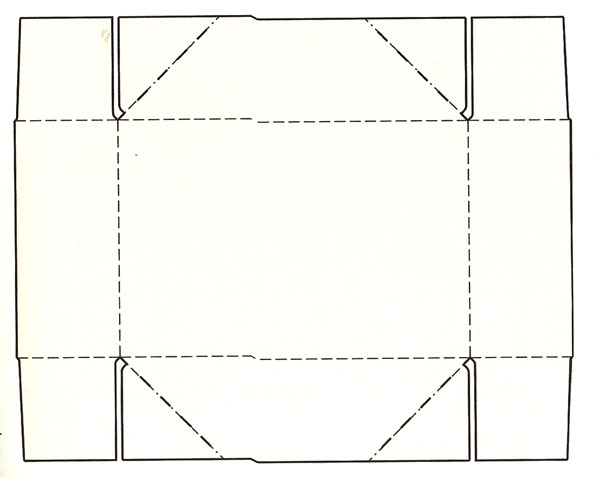

盤式別插組裝結構展開圖

盤式鎖盒組裝結構二

盤式鎖盒展開圖模切圖

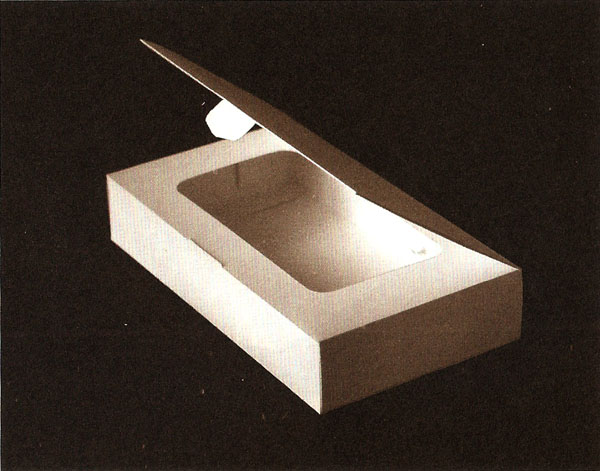

別插帶蓋盤式結構紙盒

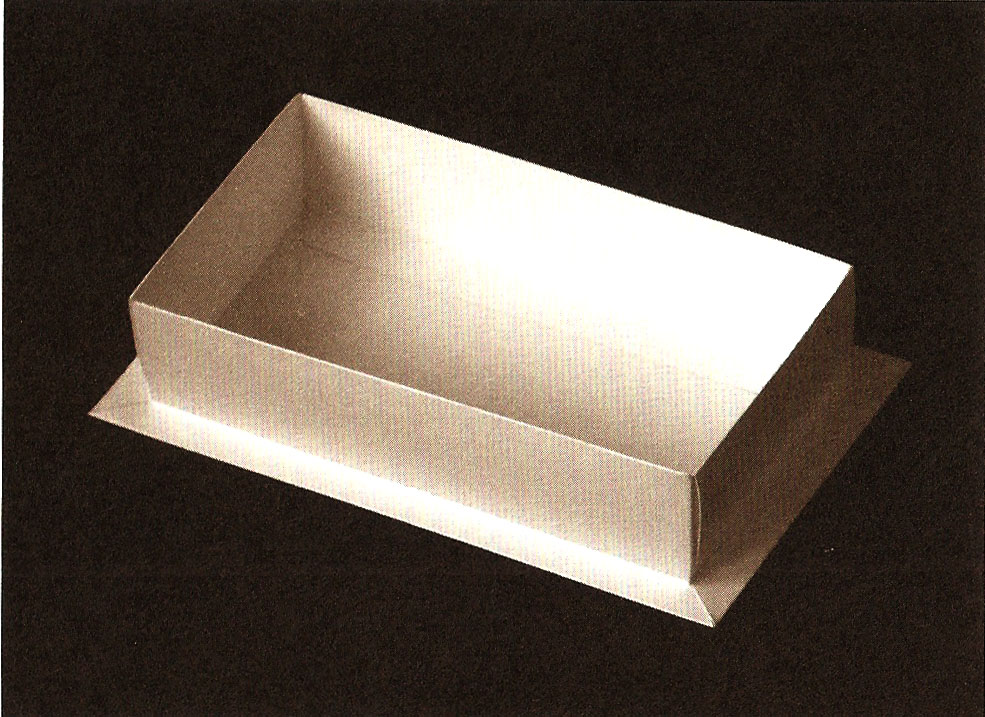

盤式別插組裝帶底結構盒，部分需要預粘

盤式別插組裝帶底結構盒展開圖

盤式組裝加壁厚結構紙盒

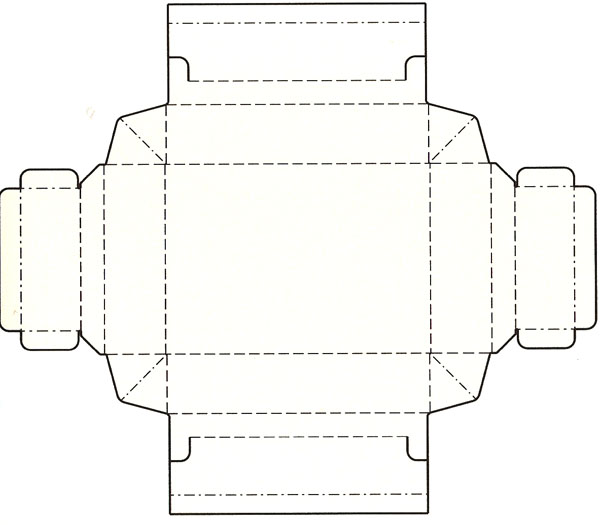

盤式組裝加壁厚結構紙盒展開圖

盤式別插組裝加壁厚結構包裝盒

盤式別插組裝加壁厚結構包裝盒展開圖

書本式帶蓋盒

展開圖

盤式預裝組裝結構盒

盤式預裝盒結構圖

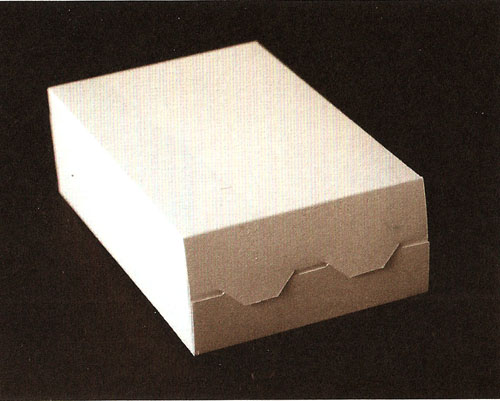

雙保險插鎖帶蓋盤式結構盒

雙保險插鎖帶蓋盤式結構盒展開圖

梯形帶蓋盤式結構盒


梯形帶蓋盤式結構盒模切展開圖

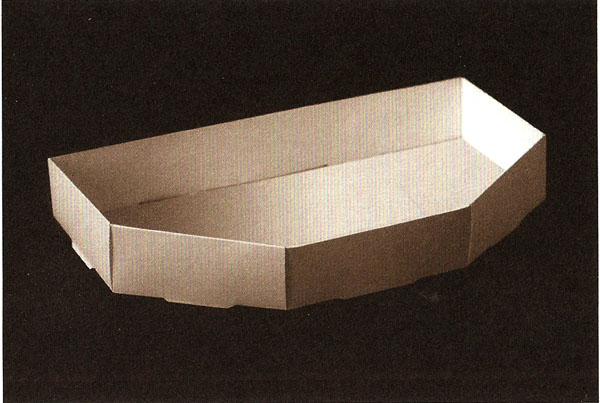

多邊形盤式盒


多邊形盤式盒結構展開圖

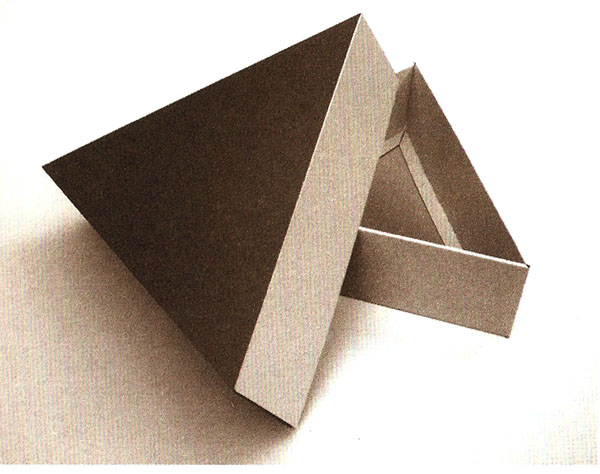

三角形盤式結構包裝盒

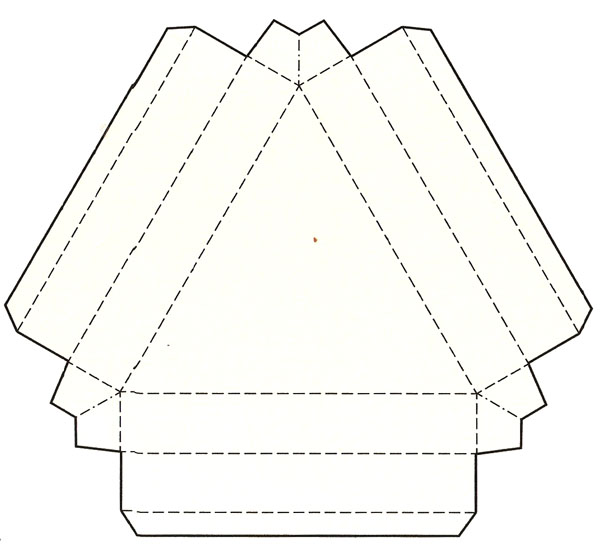

三角形盤式結構包裝盒展開圖

單紙盒包裝盒的結構設計基本就是以上這些，由于包裝行業的發展和設計的變化，未來或許能演變出來更多的包裝形狀設計。
